測硫儀基礎構造及測試原理
測硫儀基礎構造及測試原理
測硫儀又叫做定硫儀主要用于檢測固態物質煤炭、鐵粉、生物質秸稈燃料、石油焦粉中含硫量大小的儀器，廣發的應用于煤炭、電力、化工、建材、冶金、地質勘探、商檢、環保檢測等部門及行業實驗室。
測硫儀基礎構造及測試原理：煤樣在1150℃的高溫催化劑作用下，于空氣流中燃燒分解，生成的二氧化硫與水化合生成亞硫酸，以電解碘化鉀溶液所產生的碘進行滴定，根據電解碘化鉀溶液所消耗的電量，計算煤中全硫的含量。反應如下:
煤 →SO2↑＋SO3↑(少量)＋H2O＋Cl2↑＋…
Ⅰ2＋SO2＋2H2O→2Ⅰ-＋H2SO4＋2H+
在電解池中有兩對鉑電極，即指示電極和電解電極，未工作時，指示電極上存在以下平衡：
2Ⅰ- - 2e Ⅰ2
當SO2 進入溶液后與Ⅰ2 發生反應，上述平衡被破壞，指示電極對的電位改變，此信號被輸送給運算放大器，后者輸出一個相對應的電流到電解電極，電解反應發生：
陽極： 2Ⅰ－- 2e →Ⅰ2、
陰極： 2H+ + 2e→H2↑
Ⅰ2不斷生成并不斷消耗于滴定二氧化硫，直到SO2不再進入電解池，此時電解產生的Ⅰ2不再被消耗，又恢復到滴定前的濃度并重新建立動態平衡，滴定自動停止，電解所消耗的電量由庫侖儀積分，并根據法拉第電解定律，給出硫含量。法拉第電解定律：在電極上產生1克當量任何物質，需電量96500庫侖。
1庫侖（C）=1安培?秒（A?s）。

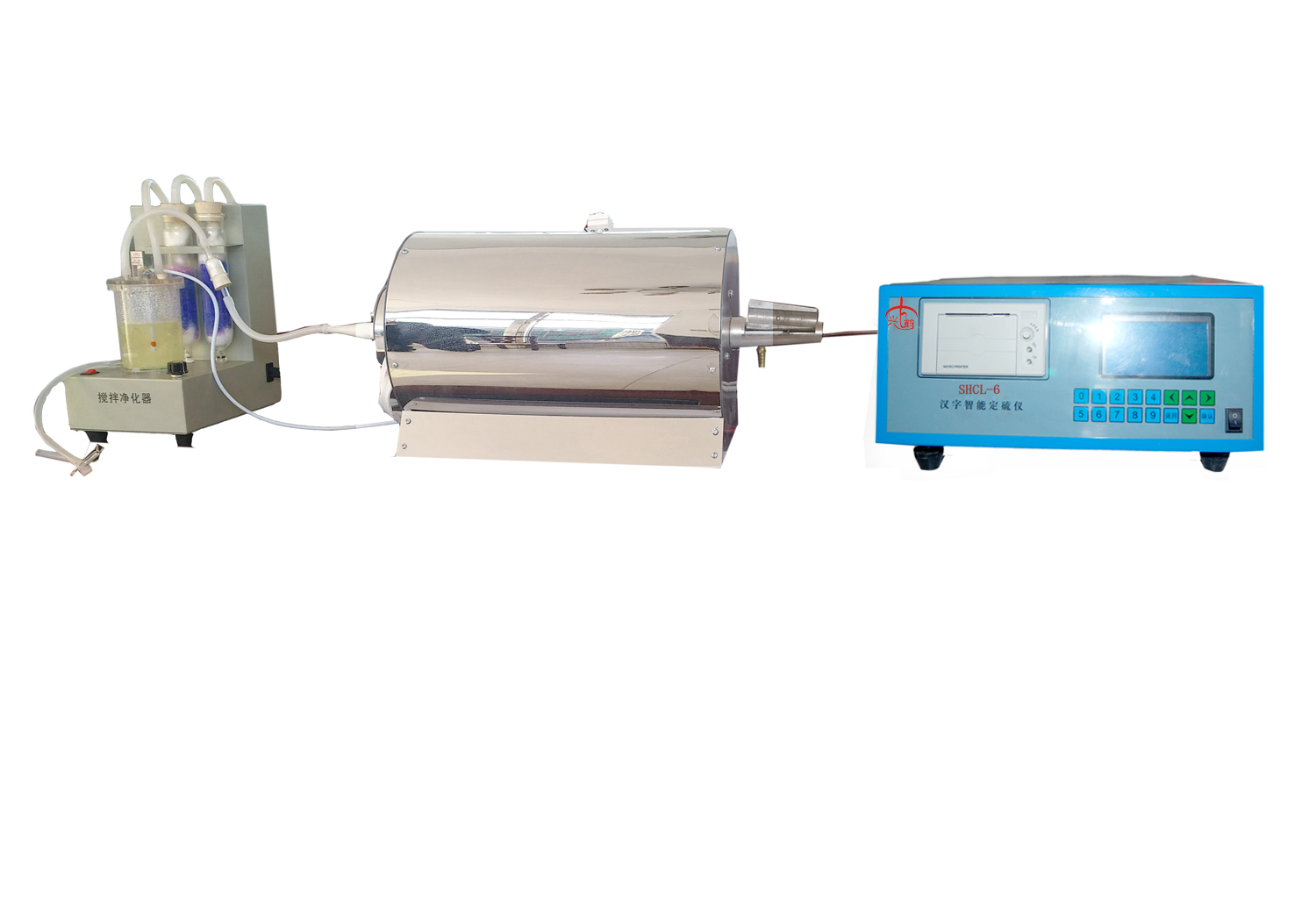

測硫儀基礎構造：
器由空氣凈化區、控制區 、燃燒爐、電解池和攪拌器等部分組成。
【1】空氣凈化區： 該部分由電磁泵、流量計、干燥器、等。
1、電磁泵：分別使空氣進出，提供空氣流循環動力。
2、干燥器：主要是除去空氣中的酸性氣體和水分等雜質。由于從電解池中抽出的空氣水份量大，故需經常烘烤和更換硅膠。
3、流量計：空氣動力大小的指示。
包括溫度控制器、庫侖積分器和程序控制器。
【3】燃燒爐。
電解池用有機玻璃制成，容積為450毫升，有一對電解電極和一對指示電極，上蓋與其殼體用橡膠密封圈密封。 電解池殼體一側裝有一燒結玻璃熔板氣體過濾器，將燃燒后放出的氣體噴成細霧狀。 在電解池內放一攪拌棒，用于攪拌電解液使化合反應充分，均勻。
技術特點：
由微機自動控制，Windows98及以上系統，人機交互，即學即會。
■ 自動判斷滴定終點，縮短了實驗時間。
■ 采用PID控制爐流，自動調整爐流大小，和傳統控制器相比能延長硅碳管一倍使用壽命。
（電流由小到大自動控制）
■ 不會因?yàn)殚_(kāi)、關機順序產生過電解現象。
■ 自動打開電解。
■ 采用一體化結構，送樣機構采用電子開關，可靠性高。
■ 先進串口通訊技術，兼容性好，具有廣泛的適用性。
■ 自動化程度高，體積小，是目前實驗室理想的測硫儀器。
