奧亞膨脹度測定儀技術文獻由鶴壁市興鶴熱值儀器儀表公司為您提供

奧—阿膨脹度測定是煤的膨脹度測定中的一種常用方法。膨脹度是以煤樣干餾時體積發(fā)生膨脹或收縮的程度表征的一種煤的塑性和膠質體不透氣性，它和煤的煤巖組成有密切關系。煤的膨脹度廣泛用于研究煤的成焦機理、煤質鑒定和煤炭分類，指導煉焦配煤和焦炭強度預測等方面。測定煤干餾時的膨脹和收縮程度的膨脹計有兩類。一類是測定煤在軟化、熔融和形成半焦時的體積變化，通常測定溫度為300～500℃。

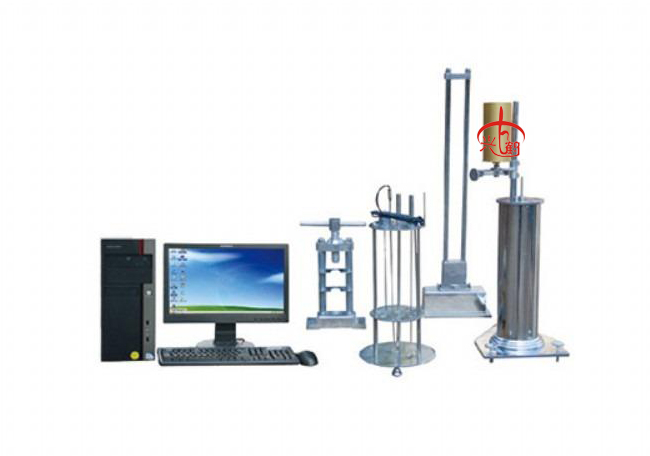

奧亞膨脹度測定儀概述：

奧—阿膨脹計是國際上***通用的一種膨脹計，用來測定煤的膨脹度。由德國奧迪貝爾和阿尼分別于1926年和1933年開發(fā)并完善了這類膨脹計的原理和測定方法，建立了奧—阿膨脹度這個指標。1956年，在硬煤國際分類中，奧—阿膨脹度被選定為區(qū)分亞組的指標。中國在1985年頒布的中國煤炭分類國家標準中，奧—阿膨脹度被確定為區(qū)分強粘結煤的一個輔助指標。英國通過膨脹度與煤的結焦性的關系，用來預測焦炭強度。奧—阿膨脹度對指導煉焦配煤具有重要意義。奧—阿膨脹度測定的要點是：將試驗煤樣按規(guī)定的方法制成一定規(guī)格的煤筆，放入內經為8mm的膨脹管中，煤筆上面放置一根能在管內自由滑動的膨脹桿，將上述裝置放入專用的電加熱爐內，以3℃/min的升溫速度加熱，記錄膨脹桿的位移曲線。以位移曲線上升的***大距離占煤筆原始長度的百分數，表示煤的膨脹度b；以膨脹桿下降的***大距離占煤筆長度的百分數，表示煤的***大收縮度a。試驗中規(guī)定，膨脹桿下降0.5mm時的溫度為軟化溫度DT，膨脹桿下降到***低點后，開始上升的溫度為開始膨脹溫度ST，膨脹桿停止移動時的溫度為固化溫度FT。
煤的性質不同，膨脹的高低、快慢也不同。換句話說，膨脹桿運動的狀態(tài)和位置是煤性質（氣體析出速度、塑性體的量、粘度、熱穩(wěn)定性等）的函數，因此我們說膨脹計試驗能全面反映煙煤的塑性和粘結性。

奧亞膨脹度測定儀技術特點：

1、采用先進的位移傳感器取代傳統(tǒng)的記錄轉筒，使圖形繪制更準確、簡單、省心。按國標要求自動進行爐溫控制，并實時顯示控制溫度值，升溫速度，工作時間，和電流開度
2、自動繪制爐溫隨時間變化的曲線自動繪制兩個煤樣膨脹位移隨時間變化的曲線自動計算軟化溫度（Ｔ１）開始膨脹溫度（Ｔ２）固化溫度（Ｔ３）***大收縮度（a）和***大膨脹度（b）
3、自動保存每次試驗的相關數據，可隨時查詢，打印煤樣膨脹曲線和分析報告
4、自動診斷常見故障，在計算機上即時彈出提示窗口并顯示各種故障信息并進行聲音報警
● 由計算機按國標GB/T5450-1997要求對主機進行溫度控制及圖形繪制。
● 實時顯示煤樣膨脹曲線。
● 實時顯示控制溫度值、升溫速度、工作時間和電流開度。
● 能在線運行、控制實驗過程。
● 能自動計算軟化溫度（T1）、開始膨脹溫度（T2）、固化溫度（T3）、***大收縮度（a）、***大膨脹度（b）。
● 打印煤樣膨脹曲線和分析報表。
● 能自動保存每次試驗的相關婁據，可隨時查詢。

上一：暫無

下一：智能馬弗爐測定煤炭灰分的操作步驟
