油品測硫儀組成結構
微機硫、氯分析儀是應用微庫侖分析原理，采用廣泛流行的 Windows98 以上版本的操作系統為工作平臺，以人機對話的方式控制微庫侖滴定全過程，其友好的用戶界面使分析人員操作更為簡便,只需 輕擊鼠標就可完成所要求的操作過程。該系統具有操作簡便、性能穩定、數據可靠等優點，可廣泛應用于石油化工、科研、醫藥化工等部門對產品中的微量硫、氯的分析。石油硫含量測定儀由興鶴熱值儀器專業生產,歡迎您來電咨詢硫氯分析儀、微機硫氯分析儀、油品硫含量測定儀報價，為您提供油中硫的測定標準，柴油測硫儀使用方法及標準

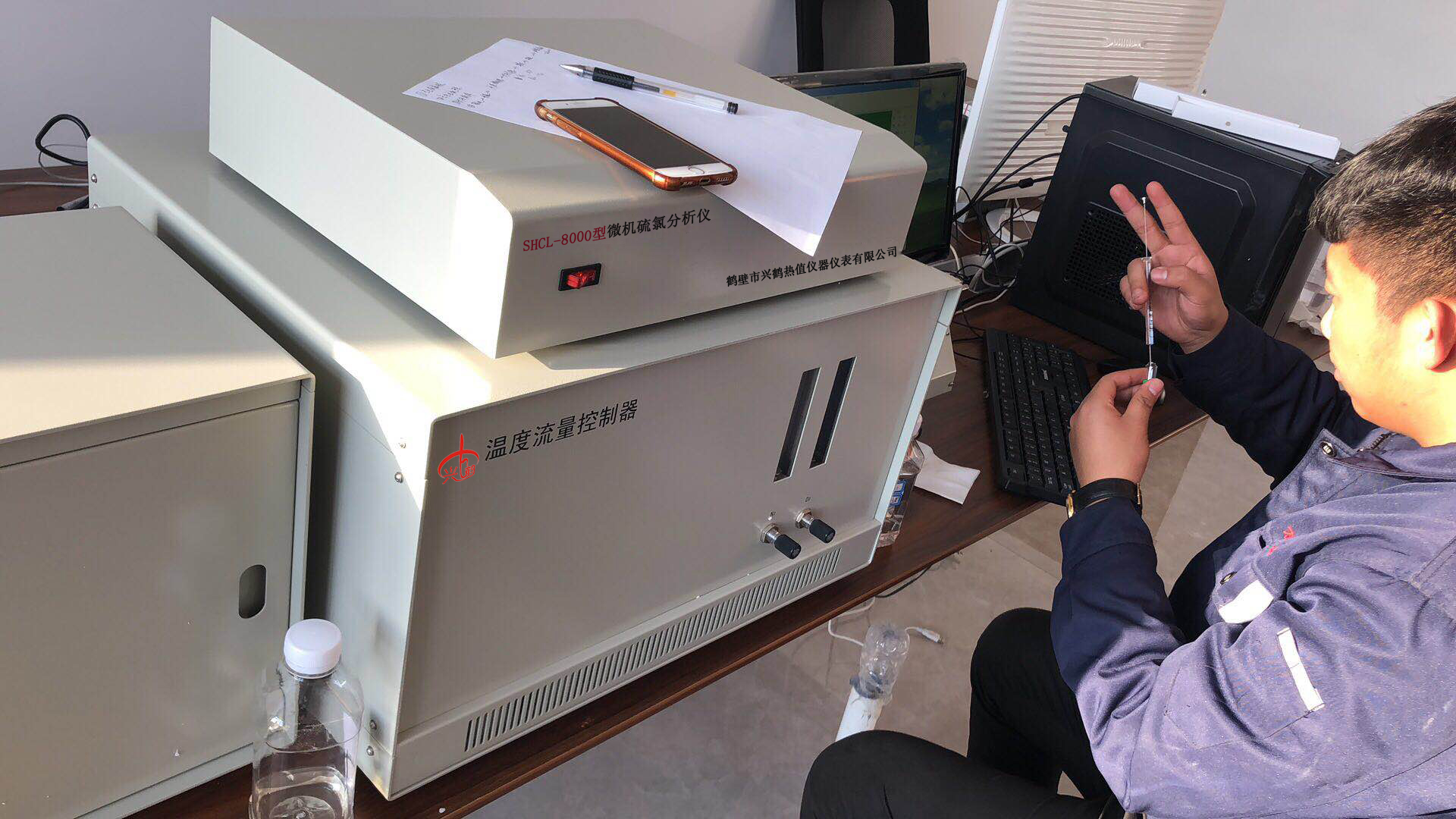

油品測硫儀組成結構：整個分析系統由計算機、主機、溫度流量控制器、攪拌器、進樣器、滴定池、石英管等組成。
1．油品測硫儀主機
主機可進行數據信號采集、放大等。前面板有電源開關，后面板上包括串行口、電極插口、風扇、接地接線柱和電源插口
2、溫度流量控制器由一高溫裂解爐及相應的控制電路和氣體流量控制裝置組成。前面板上包括溫控表頭、開關、載氣氮流量計和反應氣氧流量計及其相對應的控制氣體流量大小的針形閥，后面板上包括反應氣進出口、載氣進出口、二個 10A 保險絲座、電源插口、進出水嘴和風扇等。
3、攪拌器 ：樣品的裂解產物被氣流帶入滴定池后，要保證其與電解液中滴定劑之間進行快速和充分反應，通過磁力攪拌器來完成。攪拌器有調整旋鈕可調整電解池的攪拌速度，電解池的底座可卡在攪拌器內的“C”形固定座上，前面有電源開關和調節攪拌速度的旋鈕及接加熱帶的電源接線座；后面包括電源插座和接地柱。攪拌時，速度不宜過快或過慢，以使電解液產生微小旋渦為宜。
4、液體進樣器由單片機控制步進電機來帶動絲桿推動進樣針的前進或后退。當進樣（按前進鍵）完畢后，絲桿自動后退。通過調節兩組撥盤開關來設定絲桿的行程和速度。進樣行程和速度可根據具體要求進行設定。一般情況下，進程和速度分別設為 3 檔和 8 檔。
5、氣體進樣器對于氣體樣品，用氣體進樣器可實現樣品的自動取樣和手動進樣,按以下步驟操作：? ?
⑴?打開氣體進樣器的電源開關；?
⑵?根據溫度控制器的操作進行溫度設定，一般溫度設定為100℃左右，溫控儀自動升溫到?
設定溫度，溫度平衡后，方可進行下面的操作；?
⑶?以順時針和逆時針方向反復轉動平面六通閥幾次，以確保閥門開、關靈活 ； ?
⑷?把六通閥轉動至 取樣位置，用樣品氣吹掃六通閥至少 15 秒以上方可進樣；?
⑸?把六通閥快速轉至 進樣位置；?
⑹??需連續測量則重復⑷、⑸兩個步驟，否則關閉樣品氣，結束測量。
6．固體進樣器：對于固體和高沸點的粘稠液體試樣不適宜用注射器進樣時，可使用帶樣品進樣舟的固體進樣器進樣,其結構示意圖如圖 4.6 所示。進樣時先利用推動棒將樣品送到裂解管預熱部位，待 30～60 秒后，再將進樣舟推至加熱部位讓樣品進行裂解，裂解產物由載氣帶入電解池進行滴定。然后將舟拖至裂解管入口附近冷卻，30 秒后抽回到裂解管入口部位便可進行下次樣品測定。
7．裂解管由石英制成，它的作用是將樣品中的有機硫、氯和碳?xì)涓髟胤謩e轉變?yōu)槟芘c電解液中滴定離子發生作用的 SO 2 、HCl 和不與電解液發生反應的 CO 2 、H 2 O、CH 4 等化合物。
8、電解池：由池蓋、池體、電極等組成。滴定池是微庫侖滴定反應的心臟，它起著將試樣裂解產生的被測物質和電解液中的滴定劑發生反應的作用。為了減少滴定池反應室體積，一般將參考電極和輔助電極裝在側臂，通過微孔毛細管與反應室相聯。測量電極和發生電極裝在池蓋上。這樣滴定池反應室內一般裝入 10 mL 到 12 mL 電解液，即可滿足實驗需要并能達到較高的靈敏度和較快的響應速度。由燃燒管進來的氣體通過滴定池的毛細管入口進入滴定池。因?yàn)榈味ǔ厝肟陧敹颂厥獾臉?gòu)造，可將進入的氣體在攪拌作用下打碎成小氣泡，攪拌子可使反應物質與滴定劑之間進行快速和充分接觸，并形成一均勻的擴散層。為了防止周圍電場對滴定池形成的電干擾，攪拌器必須有良好的接地。特別是使用氯滴定池測定氯化物時，由于增益較高，更需注意防止靜電干擾。此外，氯電解池對光反應靈敏，還應采取避光措施。
主要技術參數
1．測量范圍：⑴ 硫： 0.2mg/L ～ 10000mg/L
⑵ 氯： 0.5mg/L ～ 10000mg/L
2．控溫范圍及精度：
室溫 ～ 1000℃ , ±1%
3． 線性誤差：
(1) 0.2mg/L ≤樣品（或標樣） 濃度 ≤ 1.0mg/L 時，±0.1mg/L;
(2) 1.0mg/L＜ 樣品（或標樣） 濃度 ≤ 10mg/L 時，±10﹪；
(3) 10mg/L＜ 樣品（或標樣） 濃度 ≤ 5000mg/L 時，±5﹪。
4. 重復性誤差：
⑴ 樣品（或標樣）濃度<1.0mg/L 時，Cv≤ 50%
⑵ 1.0mg/L≤樣品（或標樣）濃度≤10mg/L 時，Cv≤ 10%
⑶ 樣品（或標樣）濃度>10mg/L 時，Cv≤ 5%
