煙煤坩堝膨脹序數(shù)測定儀實驗方法要點
煙煤坩堝膨脹序數(shù)測定儀測定方法要點技術文章由鶴壁市興鶴熱值儀器公司提供。
量熱儀，全自動量熱儀廠家-興鶴煤質化驗設備專業(yè)生產(chǎn)測硫儀，定硫儀，智能馬弗爐，自動工業(yè)分析儀，智能灰熔融測試儀，煤質化驗儀器，測氫儀，灰揮測試儀，碳氫元素分析儀，膠質層測定儀，粘結指數(shù)測定儀，提供煤質分析儀器，煤炭檢測設備配置方案，煤質化驗設備及煤質儀器使用等問題。
關鍵詞：煙煤坩堝膨脹序數(shù)測定儀 自由膨脹序數(shù)測定儀
煙煤坩堝膨脹序數(shù)測定儀測定方法要點：
煙煤坩堝膨脹序數(shù)（又稱自由膨脹序數(shù)）是一種通過測定煤炭的膨脹性來判斷粘結性的方法。
煙煤坩堝膨脹序數(shù)的大小取決于煤的熔融特性、膠質體生成期間析氣情況和膠質體的不透氣性。由于測定結果系根據(jù)焦渣外形來確定，故常常難以避免主觀性，甚至有可能把粘結性較差的煤判斷為粘結性較好的煤，這是存在的缺點。但該測定方法快速簡便，而且測定結果在一定程度上可反映煤的粘結性，因此被列為硬煤國際分類指標之一。
一、 測定方法要點
將裝有一定質量煤樣的專用坩堝，放入電加熱爐內(nèi)，按規(guī)定的方法加熱。所得的焦塊，用一組帶有序號的標準焦塊側形相比較，取其***接近的焦型序號，作為測定的結果。

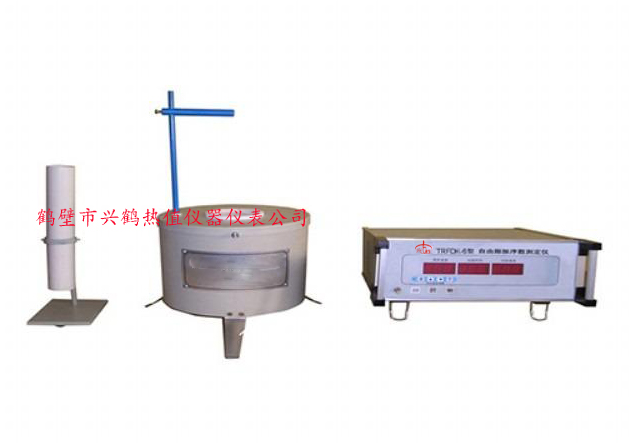

二、儀器設備
（1）電加熱爐，在一個直徑為100mm、厚13mm的帶槽耐火板上，繞一盤纏好了的鎳鉻絲線圈，線圈功率為1000W。耐火板放在一個規(guī)格相同的板上，板上扣著一個壁厚1mm、高10mm、外經(jīng)約85mm的石英皿，用作放置坩堝。
把上述加熱部分用一個直徑約140mm的耐火磚圍起來，磚上有一個深60mm、直徑105mm的孔，在圓筒上方用一塊厚度為20mm的耐火板蓋上，板的中心有一個50mm的孔，以便放入坩堝。整個耐火圓筒放在厚3～5mm的石棉片上，然后連同石棉片一起放在鐵盒中。在磚與盒之間，用硅酸鋁纖維或石棉纖維和輕質氧化鋁充填。爐的頂部有耐火土蓋，在爐的底部穿一個孔，供放測溫熱電偶用。插入的熱電偶的熱接點應當正好與石英皿底部的內(nèi)表面接觸。
電爐應配有合適的變壓器和電流表，以便調節(jié)溫度。
（2）坩堝和蓋由耐高溫（大于1000℃）的瓷或石英制成，規(guī)格如下：
坩堝：頂部外經(jīng)為41±0.75mm；底部內(nèi)經(jīng)為不小于11mm；外高為26±0.5mm；容積為16～17.5mL；質量為11～12.75g。
坩堝蓋：內(nèi)經(jīng)為44mm；高為5mm。
帶孔的坩堝蓋：尺寸同上，有一個直徑為6mm的圓孔，供插熱電偶用。
坩堝鉗。
天平：精度0.01g。
秒表。
砝碼：500g，平底。
（1）稱?。?±0.01）g粒度為0.2mm以下的空氣干燥煤樣放入坩堝中，并將煤樣晃平，然后，在不小于5mm厚的膠皮板上，用手的五指向下抓住裝有煤樣的坩堝，提起約15mm高度，從手中自由落下，共12次（每落下一次坩堝轉一個角度）。
（2）待爐溫達到預定的溫度時，用坩堝鉗將爐蓋打開，把裝有煤樣的坩堝放入爐內(nèi)石英皿的中心部位（同時用秒表計時），再蓋上不帶孔的坩堝蓋，直至揮發(fā)物跑盡為止，但不得少于2.5min，然后將坩堝取出。
（3）每個煤樣連續(xù)試驗5次，在兩個煤樣的試驗間隙應把電爐蓋蓋好，以免熱量通過爐頂散失。
（4）5次試驗完畢后，小心地將坩堝中的焦渣倒出，待焦渣冷卻至室溫，再測定焦型。
（5）坩堝和坩堝蓋上的殘留物，可用灼燒的方法除去，并用干凈的布擦凈。
